Introdução
Descrição do produto
AND-TS-5148CU Corrente de Eixo Único Medidor de inclinação É um medidor de inclinação MEMS de pequeno volume com saída de corrente de eixo único, com opções de corrente de saída de 4~20mA, 0~20mA e 0~24mA. Graças ao dispositivo de inclinação microeletromecânico integrado, o produto apresenta dimensões reduzidas, baixo consumo de energia, temperatura de operação de nível industrial de -40°C a +85°C e alcance de transmissão de longa distância superior a 2500 metros. Sua alta resistência a interferências eletromagnéticas externas o torna adequado para operação contínua em ambientes industriais severos.
O produto adota o princípio da medição sem contato, que permite obter a orientação e o ângulo de inclinação atuais em tempo real com precisão de até 0,3°. É simples de usar e não requer a localização de duas superfícies com alterações relativas, sendo, portanto, a escolha ideal para medição de orientação de equipamentos industriais e plataformas.
Características
monitoramento de inclinação de eixo único
Precisão de alcance total de 0,3°, resolução de 0,05°
Saída 4~20mA, 0~20mA, 0~24mA (opcional)
Entrada de tensão ampla CC 9~36V
Ampla faixa de temperatura de operação: -40 a +85 °C
Faixa de medição: 0~±180° (opcional)
Alta resistência à vibração > 2500 g
Proteção IP67
Design industrial
Volume pequeno (55*37*24mm) (personalizável)

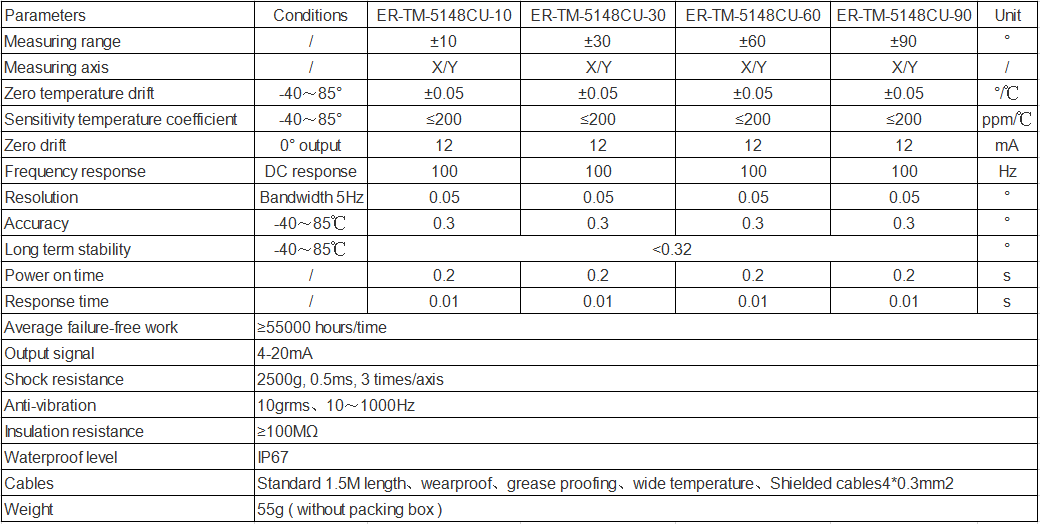

| Parâmetros | Condições | AND-TM-5148CU-10 | AND-TM-5148CU-30 | AND-TM-5148CU-60 | AND-TM-5148CU-90 | Unidade |
| Faixa de medição | / | ±10 | ±30 | ±60 | ±90 | 。 |
| Eixo de medição | / | X/Y | X/Y | X/Y | X/Y | / |
| Desvio de temperatura zero | 40～85° | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ℃ |
| Coeficiente de temperatura de sensibilidade | 40～85° | ≤200 | ≤200 | ≤200 | ≤200 | ppmC |
| Desvio zero | Saída 0° | 12 | 12 | 12 | 12 | m.a. |
| Resposta de frequência | Resposta CC | 100 | 100 | 100 | 100 | Hz |
| Resolução | Largura de banda: 5 Hz | 0.05 | 0.05 | 0.05 | 0.05 | 。 |
| Precisão | 40～85℃ | 0.3 | 0.3 | 0.3 | 0.3 | 。 |
| Estabilidade a longo prazo | 40～85℃ | <0,32 | 。 | |||
| Tempo de ativação | / | 0.2 | 0.2 | 0.2 | 0.2 | S |
| Tempo de resposta | 1 | 0.01 | 0.01 | 0.01 | 0.01 | S |
| Trabalho médio sem falhas | ≥55000 horas/tempo | |||||
| Sinal de saída | 4-20mA | |||||
| Resistência a choques | 2500g, 0,5ms, 3 vezes/eixo | |||||
| Antivibração | 10 g, 10 a 1000 Hz | |||||
| resistência de isolamento | ≥100MQ | |||||
| Nível de impermeabilidade | IP67 | |||||
| Cabos | Cabos blindados 4*0,3mm² com comprimento padrão de 1,5 m, resistentes ao desgaste e à gordura, para ampla faixa de temperatura. | |||||
| Peso | 55g (sem a caixa de embalagem) | |||||
Se você possui conta na DHL ou FedEx, podemos cotar o preço EXW; caso contrário, o preço será CIF ou FOB.
Após enviarmos o preço da amostra, caso seja necessária uma quantidade maior, cotaremos o preço para compras em grande quantidade.
Para sensores, peças e módulos: em estoque - uma semana; sem estoque - 2 a 4 semanas; para sistemas, geralmente, de 8 a 12 semanas.
Após confirmarmos que o produto apresenta problemas de qualidade, faremos a substituição gratuita no menor tempo possível.
Aqui, o importante é oferecer aos clientes produtos da melhor qualidade.
